SẢN XUẤT THEO CẤU HÌNH TUYẾN, BẢN VẼ VÀ BẢNG KHỐI LƯỢNG

Hộ lan tôn sóng là một hệ thống phòng hộ gồm tấm tôn, trụ, phụ kiện liên kết và các cấu kiện đi kèm. Tùy từng công trình, hệ hộ lan có thể khác nhau về loại tôn, số hàng tôn, đường kính và chiều dày trụ, bước trụ, vật liệu, phụ kiện, đoạn đầu cuối và đoạn chuyển tiếp.

Vì vậy, để xác định đúng sản phẩm và báo giá phù hợp, Thành Tri ưu tiên kiểm tra bản vẽ, bảng khối lượng hoặc cấu hình thực tế của tuyến trước khi sản xuất.

Thành Tri sản xuất và cung cấp hộ lan tôn sóng, hộ lan phòng hộ và các cấu kiện đi kèm theo hồ sơ và yêu cầu thực tế của từng công trình.

CẦN XEM BÁO GIÁ HỘ LAN TÔN SÓNG MỚI NHẤT?

Nếu bạn đang cần tham khảo đơn giá hiện tại, có thể xem ngay bảng báo giá hộ lan tôn sóng được Thành Tri cập nhật theo từng quý.

=> XEM BÁO GIÁ HỘ LAN TÔN SÓNG MỚI NHẤT

Giá thực tế có thể thay đổi theo cấu hình hệ, tổng khối lượng, vật liệu, phụ kiện và địa điểm giao hàng.

Nếu cần giá → xem bảng giá mới nhất.

Nếu muốn hiểu cách xác định cấu hình và giá → tiếp tục đọc nội dung bên dưới.

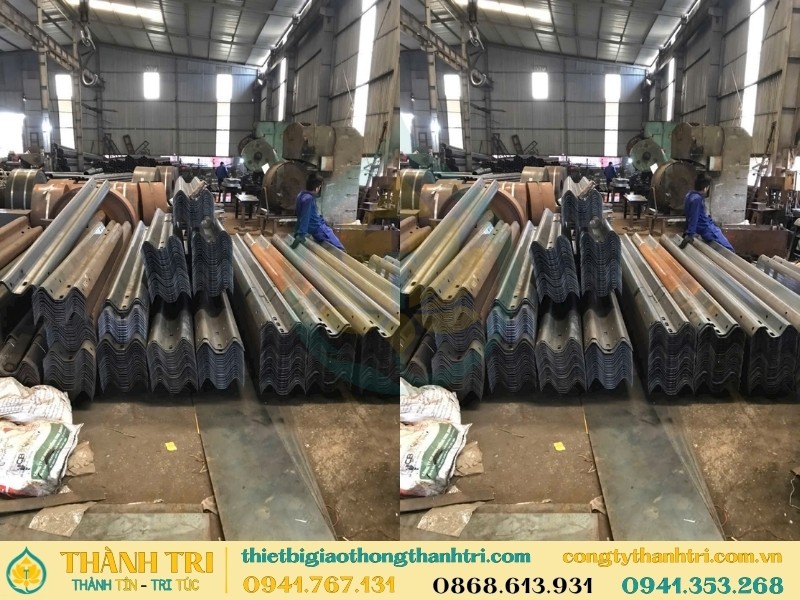

Xưởng sản xuất hộ lan tôn sóng Thành Tri ở Hà Nội

Xưởng sản xuất hộ lan tôn sóng Thành Tri

1. HỘ LAN TÔN SÓNG LÀ MỘT HỆ THỐNG

Hộ lan tôn sóng không chỉ là một tấm tôn dài lắp dọc theo tuyến đường.

Theo TCVN 12681:2019, lan can phòng hộ nửa cứng là hệ thống bằng tôn lượn sóng, có thể gồm một hoặc hai hàng tôn và được lắp đặt bằng hệ cột thép. Tiêu chuẩn cũng phân biệt nhiều cấu hình tùy vị trí và loại lan can.

Trong thực tế, một hệ hộ lan có thể gồm:

- Tấm tôn lượn sóng;

- Trụ hộ lan;

- Bản mã hoặc chi tiết liên kết;

- Bu lông, ê cu, vòng đệm;

- Đầu nối tấm;

- Đoạn đầu cuối;

- Đoạn chuyển tiếp;

- Tiêu phản quang;

- Các cấu kiện đặc biệt theo bản vẽ.

Vì vậy, khi khách hàng hỏi “hộ lan bao nhiêu tiền một mét?”, trước hết cần xác định đó là cấu hình nào.

2. NHỮNG QUY CÁCH CẦN XÁC ĐỊNH

Một hệ hộ lan thường được xác định theo chuỗi:

CHIỀU DÀI TUYẾN

→ LOẠI TÔN

→ LOẠI TRỤ

→ ĐƯỜNG KÍNH/QUY CÁCH TRỤ

→ CHIỀU DÀY

→ BƯỚC TRỤ

→ SỐ HÀNG TÔN

→ PHỤ KIỆN

→ VẬT LIỆU

→ KHỐI LƯỢNG

→ VẬN CHUYỂN.

Tấm tôn

Trong hồ sơ có thể gặp tôn 2 sóng, tôn 3 sóng hoặc các cấu hình khác.

TCVN 12681:2019 cũng phân biệt các cấu hình tôn lượn 2 sóng và 3 sóng, cùng các loại cột tương ứng.

Ngoài số sóng, cần xác định chiều rộng, chiều cao sóng, chiều dài, chiều dày và cách nối tấm.

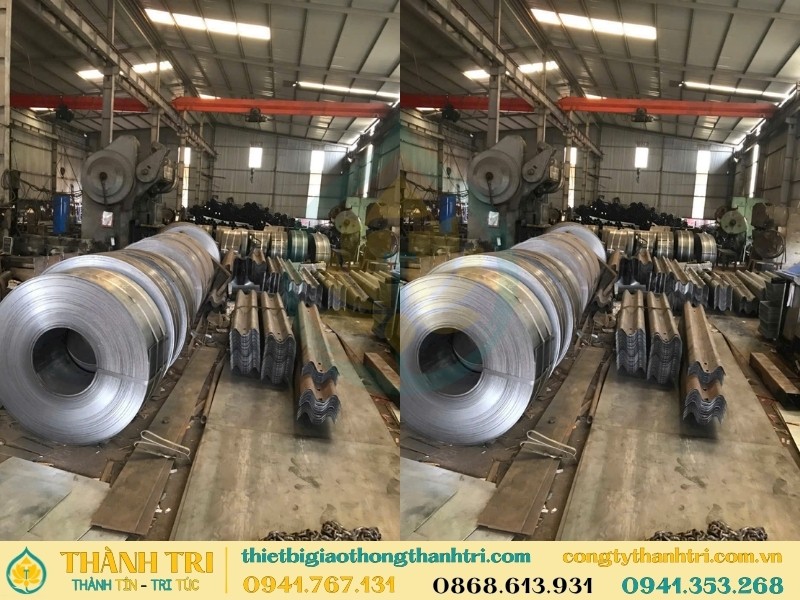

Xưởng sản xuất hộ lan tôn sóng Thành Tri ở Hà Nội

Xưởng sản xuất hộ lan tôn sóng Thành Tri

Trụ

Trong hồ sơ và thực tế sản xuất có thể gặp trụ ống tròn như:

- D113.5 × 4 mm;

- D113.5 × 4.5 mm;

- D141.3 × 4 mm;

- D141.3 × 4.5 mm;

hoặc trụ U/thép hình.

Đây là các quy cách có thể gặp trong hồ sơ và thực tế cung cấp, không phải một danh mục bắt buộc cho mọi công trình.

Trụ tròn và trụ U

Hai hệ này cần được tính riêng vì khác nhau về tiết diện, khối lượng, cách liên kết và gia công.

Không nên tự động quy đổi trụ U thành trụ tròn hoặc ngược lại.

3. BẢN VẼ CÓ THỂ GHI QUY CÁCH KHÁC VỚI VẬT TƯ THỰC TẾ

Đây là điểm rất quan trọng trong quá trình báo giá.

Ví dụ, một bản vẽ có thể ghi:

D110 × 4 mm

trong khi vật tư thực tế Thành Tri đang sử dụng cho cấu hình tương ứng có thể là:

D113.5 × 4 mm.

Không nên tự động đổi ngay trên báo giá.

Quy trình phù hợp là:

BẢN VẼ

→ KIỂM TRA CẤU HÌNH

→ ĐỐI CHIẾU VẬT TƯ THỰC TẾ

→ KIỂM TRA KHẢ NĂNG GIA CÔNG/LẮP ĐẶT

→ THỐNG NHẤT QUY CÁCH

→ CHỐT BÁO GIÁ

→ SẢN XUẤT.

Tương tự, nếu bản vẽ ghi đường kính hoặc chiều dày khác với vật tư đang có, Thành Tri cần kiểm tra trước khi đề xuất điều chỉnh.

Mục tiêu không phải là tự ý “đổi quy cách”, mà là đảm bảo vật tư thực tế phù hợp với hồ sơ và phương án đã được thống nhất.

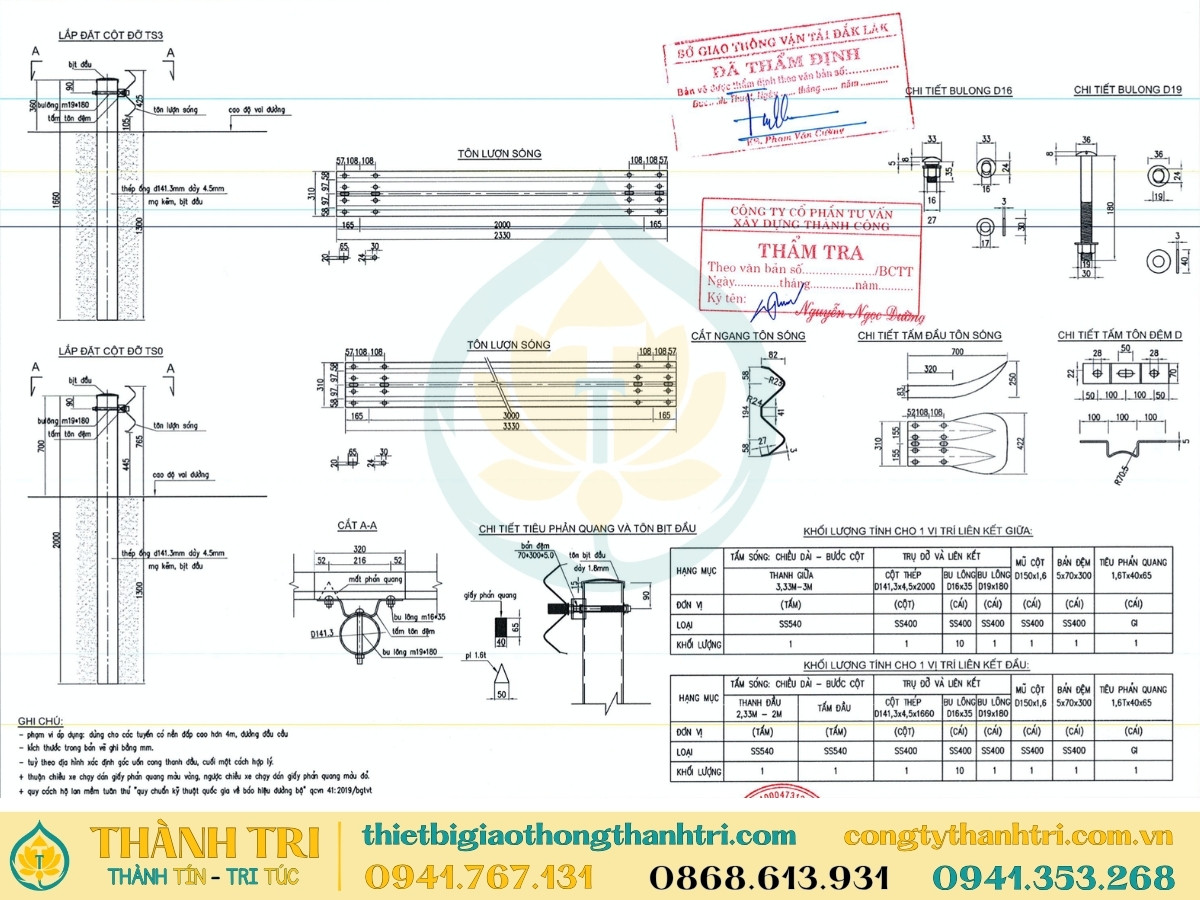

Bản vẽ thực tế hộ lan tôn sóng 1 dự án cụ thể

4. MỘT DỰ ÁN CÓ THỂ CÓ NHIỀU CẤU HÌNH HỘ LAN

Một tuyến có thể đồng thời có:

- Tôn 2 sóng;

- Tôn 3 sóng;

- Trụ tròn;

- Trụ U;

- Đường kính trụ khác nhau;

- Chiều dày trụ khác nhau;

- Bước trụ 2 m;

- Bước trụ 3 m;

- Đoạn đầu cuối;

- Đoạn chuyển tiếp.

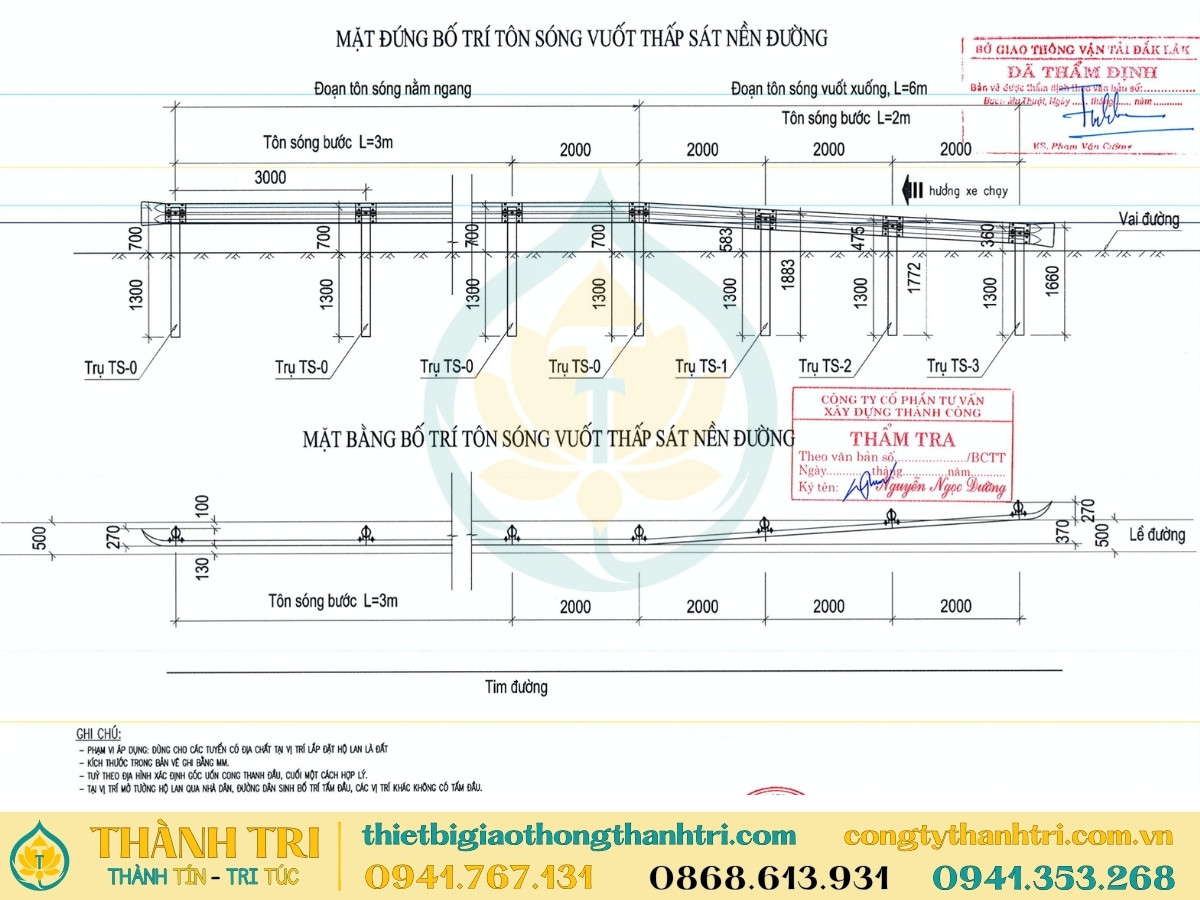

Trong hồ sơ thực tế Thành Tri đã kiểm tra, có đoạn sử dụng bước L=3 m, trong khi một số đoạn xuống hoặc đoạn cong có thể sử dụng bước khoảng L=2 m.

Các ký hiệu TS-0, TS-1, TS-2, TS-3 cũng có thể là ký hiệu cấu hình trong chính hồ sơ dự án, không nên mặc định coi đây là tên gọi chung của mọi loại trụ hộ lan.

Vì vậy, không nên lấy tổng chiều dài toàn tuyến rồi nhân với một đơn giá duy nhất nếu công trình có nhiều cấu hình.

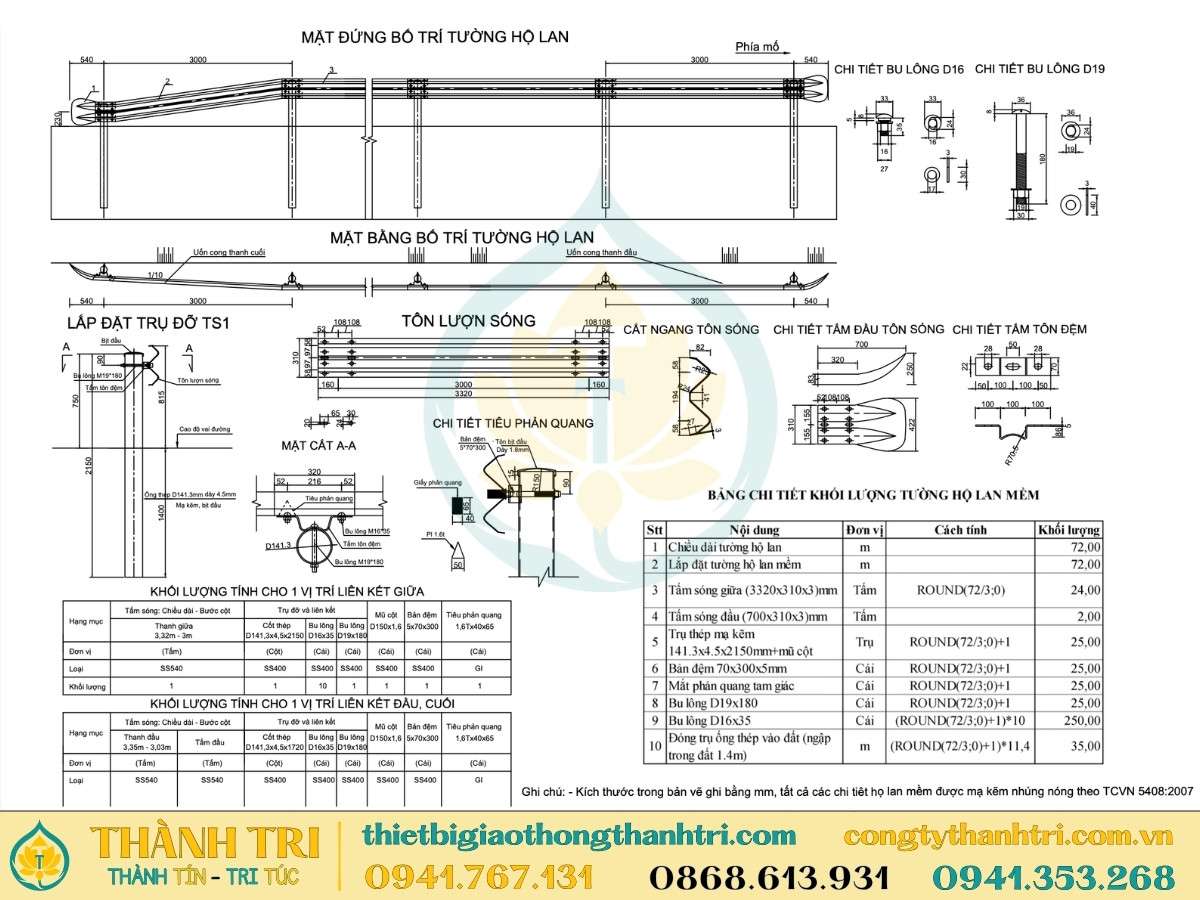

Bản vẽ thực tế hộ lan tôn sóng 1 dự án cụ thể

Bản vẽ thực tế hộ lan tôn sóng của các dự án do nhà thầu cung cấp

5. VẬT LIỆU VÀ HOÀN THIỆN BỀ MẶT

Cấp vật liệu cần được kiểm tra theo hồ sơ.

SS400 và SS540

Nếu hồ sơ hoặc khách hàng yêu cầu SS540 thì phải giữ đúng yêu cầu.

Không nên tự động nâng từ SS400 lên SS540 vì có thể làm thay đổi chi phí.

Ngược lại, cũng không được tự ý dùng SS400 thay cho SS540 khi hồ sơ đã yêu cầu.

Nếu hồ sơ không ghi rõ cấp thép, cần xác định lại trước khi chốt báo giá.

Mạ kẽm và xử lý bề mặt

Tùy hồ sơ có thể có yêu cầu mạ kẽm, sơn hoặc phương án hoàn thiện khác.

Không nên tự ý chuyển đổi phương án bề mặt khi chưa kiểm tra yêu cầu của công trình.

6. PHỤ KIỆN VÀ CẤU KIỆN ĐI KÈM

Ngoài tấm tôn và trụ, cần kiểm tra:

- Bu lông;

- Ê cu;

- Vòng đệm;

- Bản mã;

- Đầu nối;

- Đoạn đầu cuối;

- Đoạn chuyển tiếp;

- Tiêu phản quang;

- Các chi tiết liên kết đặc biệt.

Những chi tiết này có thể chiếm tỷ trọng nhỏ so với toàn hệ nhưng vẫn cần được bóc đầy đủ khi lập bảng khối lượng.

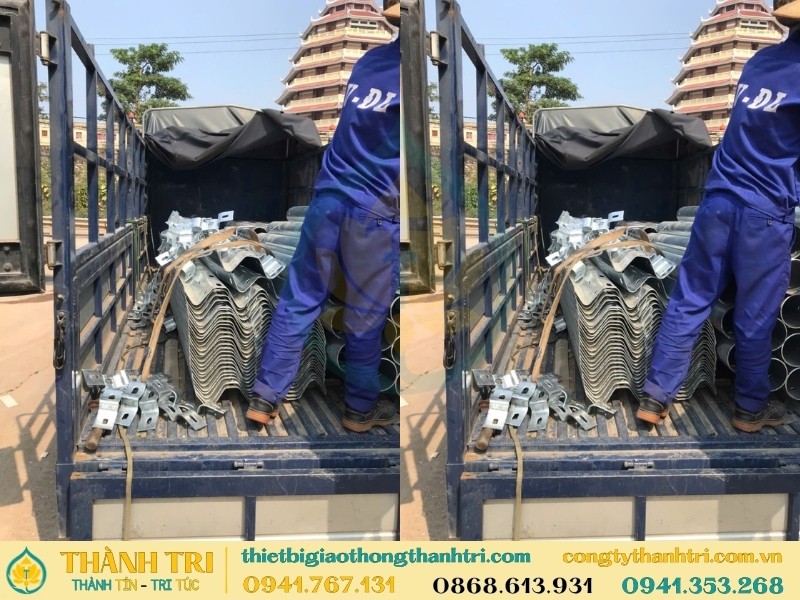

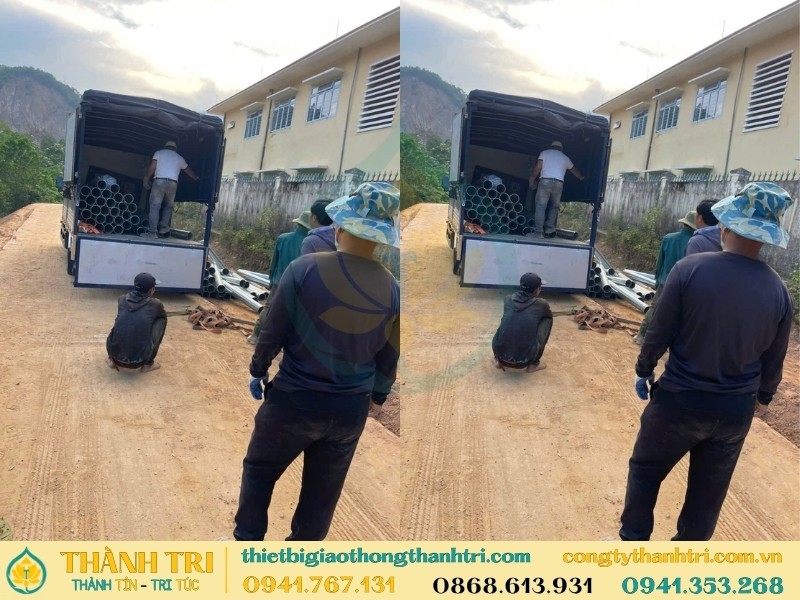

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

7. TỪ BẢN VẼ ĐẾN BẢNG KHỐI LƯỢNG

Đối với công trình có hồ sơ đầy đủ, Thành Tri có thể bóc theo từng nhóm:

Tấm tôn

- Loại tôn;

- Chiều dày;

- Chiều dài;

- Số lượng;

- Tổng chiều dài/khối lượng.

Trụ

- Loại trụ;

- Đường kính hoặc kích thước tiết diện;

- Chiều dày;

- Chiều dài;

- Bước trụ;

- Số lượng.

Phụ kiện

- Bu lông;

- Ê cu;

- Vòng đệm;

- Bản mã;

- Đầu nối;

- Cấu kiện đầu cuối/chuyển tiếp.

Sau khi tách từng cấu hình mới tổng hợp thành tổng khối lượng của công trình.

Đây là cơ sở quan trọng để lập báo giá và tính phương án vận chuyển.

8. CÓ THỂ BÁO GIÁ THEO MÉT KHÔNG?

Có thể tham khảo giá theo mét khi cấu hình đã được xác định rõ.

Ví dụ cần biết:

- Loại tôn;

- Chiều dày;

- Loại trụ;

- Đường kính/tiết diện trụ;

- Bước trụ;

- Phụ kiện;

- Vật liệu;

- Phạm vi cung cấp.

Nếu công trình có nhiều cấu hình thì nên báo giá theo từng cấu hình thay vì dùng một đơn giá/m duy nhất cho toàn tuyến.

Vì vậy, “giá/mét” chỉ là cách tham khảo khi cấu hình đã rõ, không phải cách tính đủ cho mọi dự án.

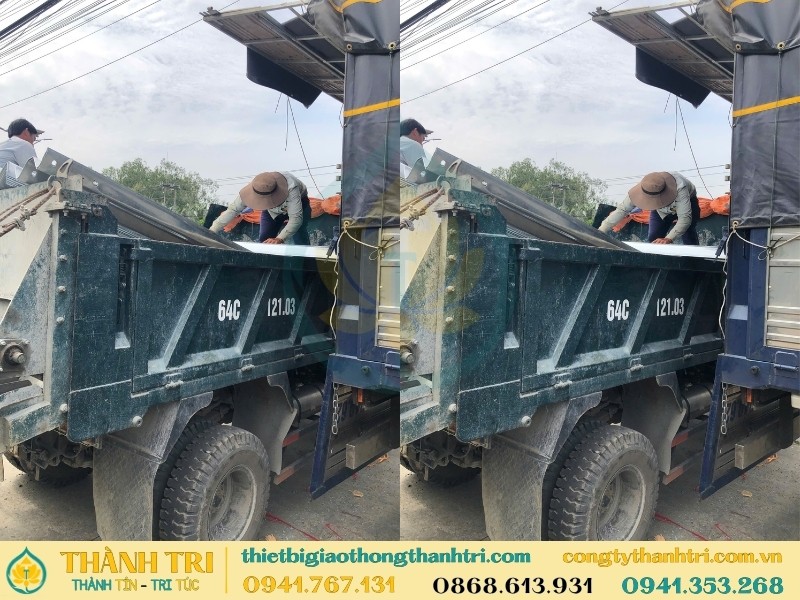

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

9. VẬN CHUYỂN HỘ LAN CẦN TÍNH THEO KHỐI LƯỢNG VÀ CÁCH XẾP HÀNG

Hộ lan có tấm dài, trụ dài và tổng khối lượng lớn nên phương án vận chuyển khác với các sản phẩm nhỏ.

Cần xem xét:

- Tổng khối lượng;

- Chiều dài tấm;

- Chiều dài trụ;

- Số bó hàng;

- Phương án xếp hàng;

- Loại xe;

- Địa điểm giao;

- Số chuyến;

- Tiến độ giao hàng.

Vì vậy:

GIÁ SẢN PHẨM

≠

GIÁ GIAO ĐẾN CÔNG TRÌNH.

Báo giá cần ghi rõ phạm vi cung cấp và vận chuyển.

10. QUY TRÌNH THÀNH TRI TIẾP NHẬN VÀ SẢN XUẤT

Bước 1 – Tiếp nhận hồ sơ

Bản vẽ, bảng khối lượng hoặc yêu cầu sơ bộ.

Bước 2 – Kiểm tra cấu hình

Tấm tôn, trụ, bước trụ, vật liệu và phụ kiện.

Bước 3 – Đối chiếu vật tư

Kiểm tra những trường hợp bản vẽ và vật tư thực tế có khác nhau.

Bước 4 – Bóc và kiểm tra khối lượng

Tách từng cấu hình rồi tổng hợp.

Bước 5 – Chốt báo giá

Thể hiện rõ quy cách, số lượng, phạm vi cung cấp và vận chuyển.

Bước 6 – Sản xuất

Gia công tấm tôn, trụ và phụ kiện theo cấu hình đã chốt.

Bước 7 – Đóng gói và giao hàng

Phân nhóm vật tư phù hợp với phương án vận chuyển và tiến độ công trình.

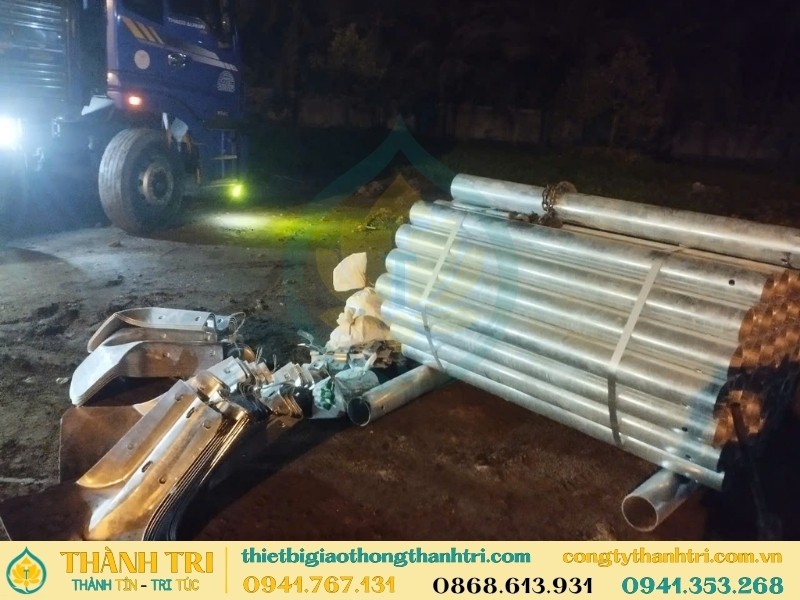

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

11. KHÁCH HÀNG CẦN GỬI GÌ ĐỂ BÁO GIÁ?

Tốt nhất:

=> BẢN VẼ + BẢNG KHỐI LƯỢNG.

Nếu chưa có bảng khối lượng, có thể gửi bản vẽ.

Nếu chưa có bản vẽ, tối thiểu cần:

- Chiều dài tuyến;

- Loại hộ lan;

- Loại tôn;

- Loại trụ;

- Đường kính/quy cách trụ;

- Chiều dày;

- Bước trụ;

- Số lượng;

- Yêu cầu bề mặt;

- Địa điểm giao hàng.

Với công trình nhiều cấu hình, nên gửi bản vẽ để Thành Tri kiểm tra trước.

12. NHỮNG YẾU TỐ ẢNH HƯỞNG ĐẾN GIÁ HỘ LAN

Có thể tóm tắt:

CẤU HÌNH

→ TẤM TÔN

→ TRỤ

→ BƯỚC TRỤ

→ VẬT LIỆU

→ PHỤ KIỆN

→ KHỐI LƯỢNG

→ VẬN CHUYỂN.

Cụ thể gồm:

- Loại tôn;

- Chiều dày;

- Loại và quy cách trụ;

- Bước trụ;

- Cấp vật liệu;

- Mạ kẽm/xử lý bề mặt;

- Phụ kiện;

- Đầu cuối và chuyển tiếp;

- Tiêu phản quang;

- Tổng khối lượng;

- Địa điểm giao hàng.

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

Vận chuyển giao hàng hộ lan tôn sóng đã mạ kẽm cho khách hàng

13. CÂU HỎI THƯỜNG GẶP

Hộ lan tôn sóng có phải chỉ tính theo mét?

Không. Có thể tham khảo theo mét khi cấu hình đã xác định rõ. Công trình nhiều cấu hình cần bóc theo từng loại.

Trụ hộ lan thường dùng đường kính bao nhiêu?

Tùy hồ sơ. Có thể gặp D113.5, D141.3 và các quy cách khác; ngoài ra còn có trụ U/thép hình.

Bản vẽ ghi D110 nhưng Thành Tri có D113.5 thì có thể thay không?

Không nên tự động thay. Cần kiểm tra cấu hình, vật tư thực tế và thống nhất trước khi chốt.

SS400 có thể đổi sang SS540 không?

Không nên tự ý đổi. Cấp thép phải căn cứ hồ sơ hoặc yêu cầu đã thống nhất.

Một dự án có thể dùng nhiều loại hộ lan không?

Có. Một dự án có thể có nhiều loại tôn, trụ, bước trụ và các đoạn chuyển tiếp khác nhau.

Muốn báo giá chính xác cần gửi gì?

Tốt nhất là bản vẽ và bảng khối lượng. Nếu chưa có, có thể gửi thông tin về chiều dài, cấu hình, trụ, vật liệu, số lượng và địa điểm giao.

14. XEM THÊM BÁO GIÁ VÀ NỘI DUNG LIÊN QUAN

=> XEM BÁO GIÁ HỘ LAN TÔN SÓNG CẬP NHẬT MỚI NHẤT

=> XEM HỘ LAN TÔN SÓNG THEO KHU VỰC

=> XEM SẢN PHẨM HỘ LAN TÔN SÓNG CỦA THÀNH TRI

=> GỬI BẢN VẼ HOẶC BẢNG KHỐI LƯỢNG ĐỂ THÀNH TRI KIỂM TRA VÀ BÁO GIÁ

KẾT LUẬN

Hộ lan tôn sóng là một hệ thống gồm tấm tôn, trụ, phụ kiện và các cấu kiện liên kết. Vì vậy, để xác định đúng sản phẩm và giá, cần kiểm tra cấu hình thay vì chỉ dựa vào chiều dài tuyến.

Thành Tri tiếp nhận bản vẽ, bảng khối lượng và yêu cầu thực tế để kiểm tra quy cách, bóc khối lượng, sản xuất và cung cấp hộ lan theo cấu hình đã thống nhất.
