Hộ lan tôn sóng, còn được gọi là hộ lan mềm, là hệ thống phòng hộ được sử dụng dọc theo một số tuyến đường nhằm hạn chế nguy cơ phương tiện đi chệch khỏi phần đường được tổ chức lưu thông. Hệ thống được tạo thành từ nhiều cấu kiện liên kết với nhau, không chỉ đơn giản là các tấm tôn sóng lắp nối tiếp.
Khi tìm hiểu hoặc đặt mua hộ lan tôn sóng, khách hàng cần nhận biết được những bộ phận chính như tấm sóng, trụ, đệm, bu lông liên kết, cấu kiện đầu cuối và tiêu phản quang. Ngoài ra, cấu hình thực tế còn phụ thuộc vào bản vẽ, chiều dài tuyến, hình dạng mặt bằng và yêu cầu kỹ thuật của từng công trình.
Tại Công ty TNHH Thành Tri, việc tiếp nhận yêu cầu cung cấp hộ lan cần xem xét đồng thời cấu hình hệ thống, quy cách từng cấu kiện và bảng khối lượng. Đây là cơ sở để kiểm tra vật tư, phương án gia công và kế hoạch giao hàng phù hợp.
Một hệ hộ lan tôn sóng thông thường có thể gồm các nhóm cấu kiện sau:
Tấm tôn sóng: Bộ phận tạo thành dải hộ lan chạy dọc tuyến.
Trụ hộ lan: Bộ phận đỡ và liên kết hệ tấm sóng với nền hoặc kết cấu lắp đặt.
Đệm hộ lan: Chi tiết trung gian giữa tấm sóng và trụ trong cấu hình có sử dụng đệm.
Bu lông, đai ốc và phụ kiện liên kết: Dùng để liên kết các cấu kiện theo thiết kế.
Bộ phận đầu cuối: Hoàn thiện đầu bắt đầu hoặc kết thúc của hệ thống theo cấu hình được thiết kế.
Tiêu phản quang: Hỗ trợ nhận biết hướng tuyến và vị trí hộ lan khi có ánh sáng chiếu vào.
Các cấu kiện bổ sung: Có thể bao gồm chi tiết nối, chi tiết chuyển tiếp hoặc cấu kiện đặc biệt theo hồ sơ công trình.
Không phải công trình nào cũng sử dụng hoàn toàn giống nhau. Số lượng, hình dạng và quy cách của từng bộ phận phải được xác định theo hồ sơ thiết kế và yêu cầu cung cấp cụ thể.

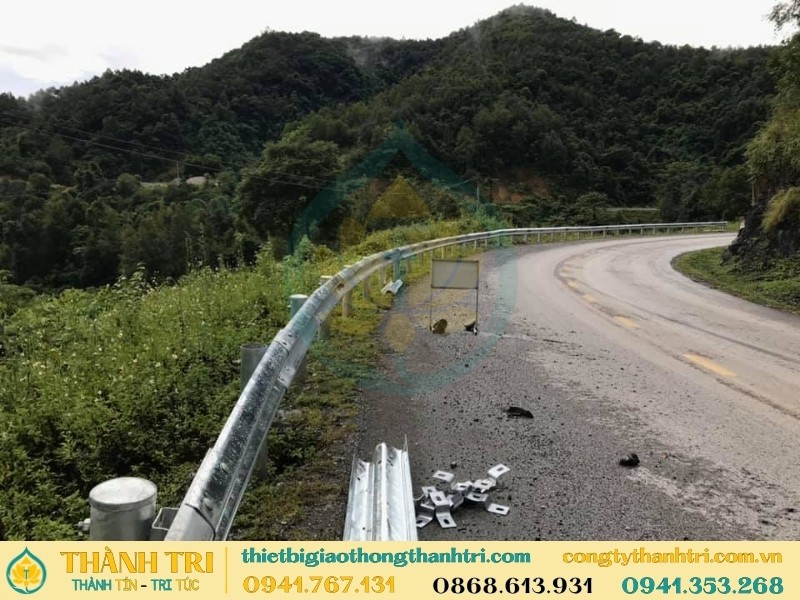

Hệ hộ lan tôn sóng được lắp đặt hoàn thiện trên tuyến
Tấm tôn sóng là bộ phận dễ nhận biết nhất của hệ hộ lan. Các tấm được bố trí nối tiếp để hình thành dải phòng hộ theo tuyến đường.
Khi kiểm tra tấm sóng, cần chú ý những thông tin sau:
Chiều dài và hình dạng tấm.
Chiều dày thép theo hồ sơ.
Hình dạng tiết diện sóng.
Vị trí và kích thước lỗ liên kết.
Lớp hoàn thiện bề mặt theo yêu cầu.
Kiểu nối giữa các tấm và các chi tiết liên quan.
Tấm sóng không nên được lựa chọn chỉ dựa vào hình dáng bên ngoài. Hai sản phẩm trông tương tự nhau vẫn có thể khác về chiều dày, kích thước, vị trí lỗ và yêu cầu gia công.
Khi đặt hàng, khách hàng nên cung cấp bản vẽ hoặc thông tin kỹ thuật đã được xác nhận để tránh nhầm lẫn giữa các cấu hình.

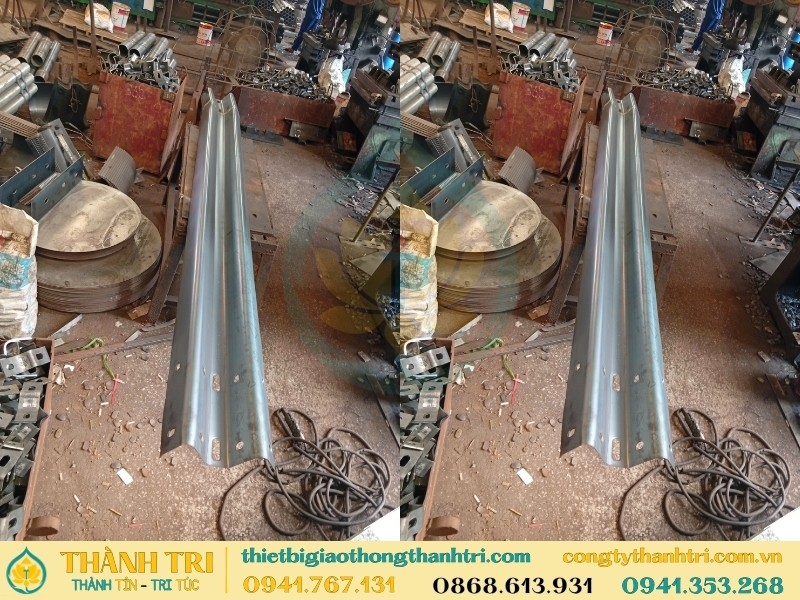

Tấm hộ lan tôn sóng đã gia công tại xưởng
Trụ là bộ phận đỡ hệ tấm sóng và được bố trí theo thiết kế. Trụ có thể khác nhau về hình dạng, kích thước, chiều dày và cách liên kết.
Trong thực tế cung cấp, có thể gặp hai nhóm cấu hình trụ phổ biến là trụ tròn và trụ chữ U.

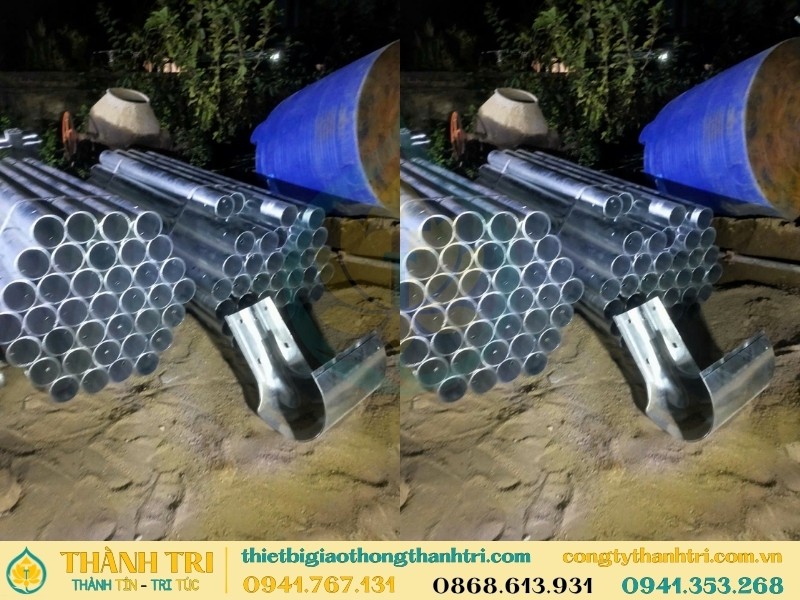

Trụ tròn sử dụng ống thép có tiết diện tròn. Một số quy cách đường kính thường gặp trong dữ liệu sản phẩm và hồ sơ Thành Tri gồm D113.5 và D141.3.
Khi kiểm tra trụ tròn, cần xác định:
Đường kính ngoài.
Chiều dày thành ống.
Chiều dài trụ.
Vị trí lỗ liên kết.
Yêu cầu vật liệu và hoàn thiện bề mặt.
Không nên chỉ xác định trụ bằng đường kính danh nghĩa. Chiều dày và chiều dài cũng ảnh hưởng đến quy cách vật tư và khối lượng cung cấp.

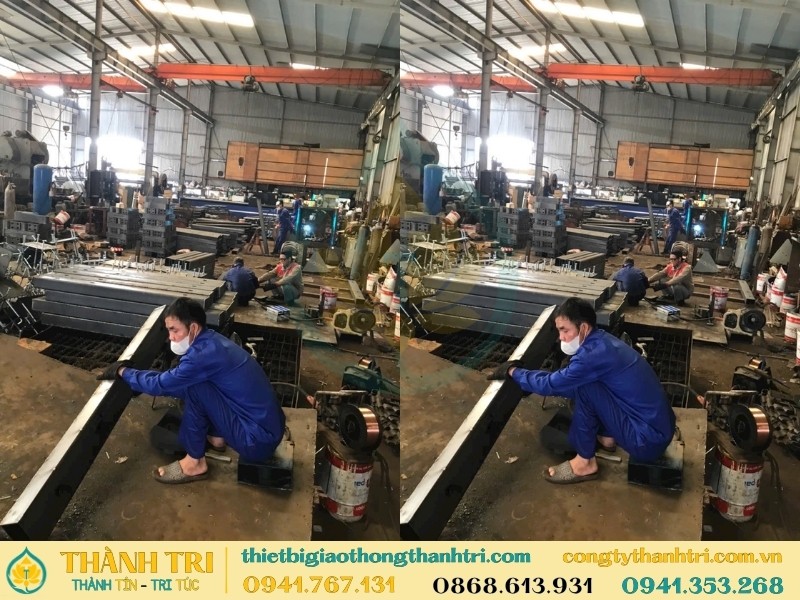

Trụ chữ U có hình dạng tiết diện khác trụ tròn, vì vậy cấu tạo liên kết và cách thể hiện trên bản vẽ cũng có thể khác nhau.
Khi lựa chọn, cần xác định đúng loại trụ theo thiết kế, không mặc định trụ chữ U có thể thay thế trực tiếp cho trụ tròn chỉ vì cùng sử dụng trong hệ hộ lan tôn sóng.
Lưu ý từ thực tế Thành Tri: Bản vẽ có thể ghi đường kính trụ D110 × 4 mm, trong khi cấu hình vật tư thực tế được xem xét là D113.5 × 4 mm. Đây là ví dụ về trường hợp cần đối chiếu bản vẽ, vật liệu có thể cung cấp và yêu cầu kỹ thuật trước khi thống nhất. Không nên tự động quy đổi mọi trụ D110 thành D113.5 nếu chưa được xác nhận.
Đệm hộ lan là chi tiết trung gian được sử dụng trong những cấu hình có thiết kế đệm giữa tấm sóng và trụ.
Bộ phận này góp phần tạo khoảng cách và hình thành cấu tạo liên kết giữa các cấu kiện theo thiết kế. Hình dạng, chiều dày, lỗ liên kết và số lượng đệm cần được kiểm tra theo hồ sơ cụ thể.
Khi đặt hàng, khách hàng nên xác định rõ:
Hệ hộ lan có sử dụng đệm hay không.
Quy cách và hình dạng đệm.
Số lượng đệm theo từng vị trí.
Bu lông và phụ kiện đi kèm.
Yêu cầu gia công và hoàn thiện bề mặt.
Không nên tự bổ sung hoặc loại bỏ đệm chỉ dựa trên hình ảnh một hệ hộ lan khác, bởi cấu tạo liên kết phải phù hợp với thiết kế của công trình. Lưu ý là đệm trụ tròn có cấu tạo khác hoàn toàn với đệm trụ U, mỗi loại được thiết kế để tối ưu liên kết giữa trụ và tấm sóng.

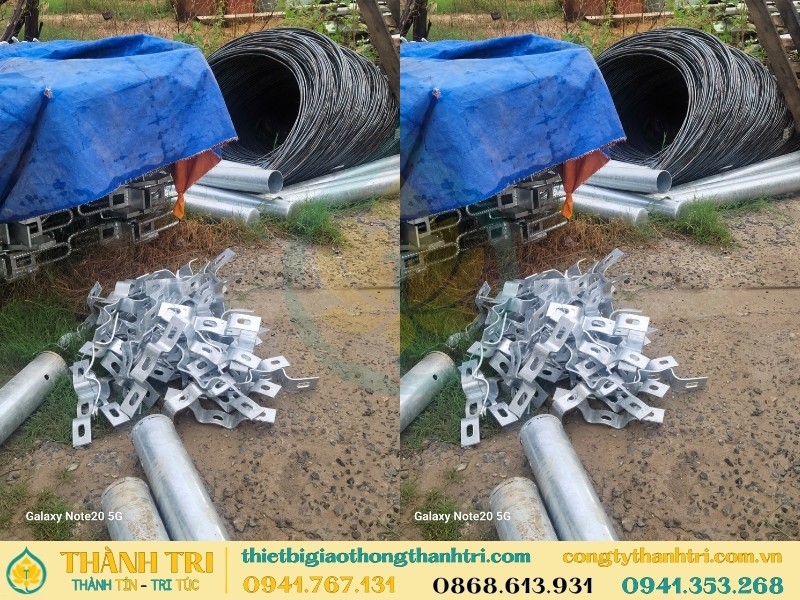

Phụ kiện hộ lan đệm trụ tròn được giao đến công trình cho khách hàng

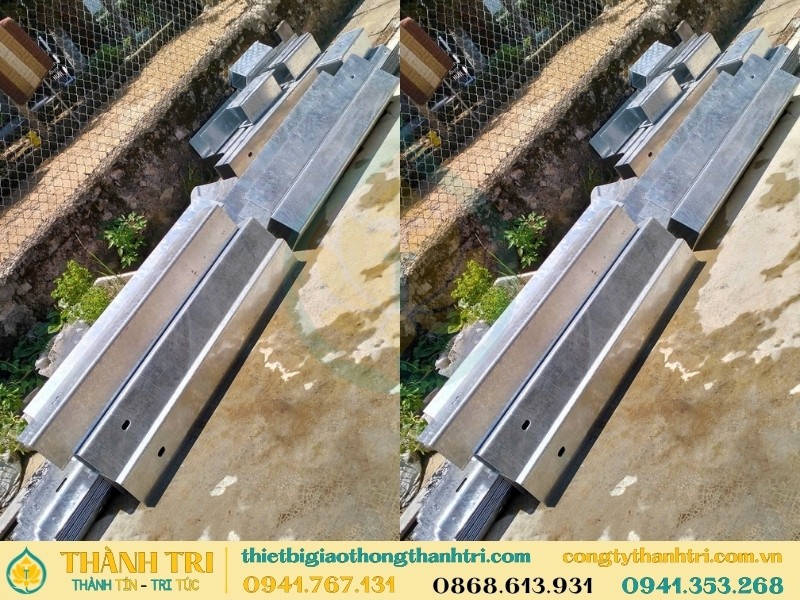

Tru U và đệm trụ U được vận chuyển cho nhà thầu tại công trường

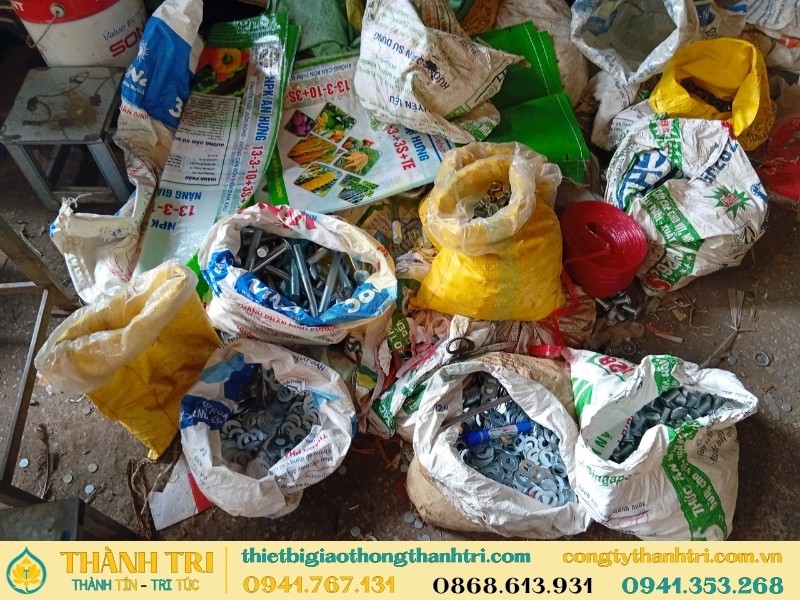

Bu lông, đai ốc và các phụ kiện liên kết giúp kết nối tấm sóng với trụ, đệm hoặc các tấm kế tiếp theo cấu hình được thiết kế.
Khi kiểm tra nhóm phụ kiện này, cần chú ý:
Kích thước và chủng loại bu lông.
Số lượng theo từng vị trí liên kết.
Các chi tiết đi kèm.
Yêu cầu vật liệu và lớp hoàn thiện.
Sự tương thích với lỗ liên kết của tấm sóng, trụ và đệm.
Phụ kiện có kích thước không phù hợp có thể khiến quá trình lắp ráp gặp khó khăn. Vì vậy, việc kiểm tra đồng bộ giữa các cấu kiện quan trọng không kém việc xác định quy cách riêng của từng bộ phận.
Hệ hộ lan không phải lúc nào cũng chỉ gồm một dải tấm sóng chạy thẳng. Tại điểm bắt đầu, điểm kết thúc hoặc vị trí chuyển tiếp, công trình có thể cần cấu kiện riêng theo thiết kế.
Các chi tiết này cần được xác định theo:
Vị trí đầu và cuối tuyến.
Hình dạng tuyến và cấu hình hệ thống.
Kiểu liên kết với các cấu kiện liền kề.
Yêu cầu hoàn thiện và lắp đặt.
Bản vẽ chi tiết được duyệt.
Không nên mặc định mọi đoạn hộ lan đều dùng chung một loại đầu cuối. Khi bóc khối lượng, cần tách rõ cấu kiện thông thường và các chi tiết đặc biệt nếu hồ sơ có yêu cầu.

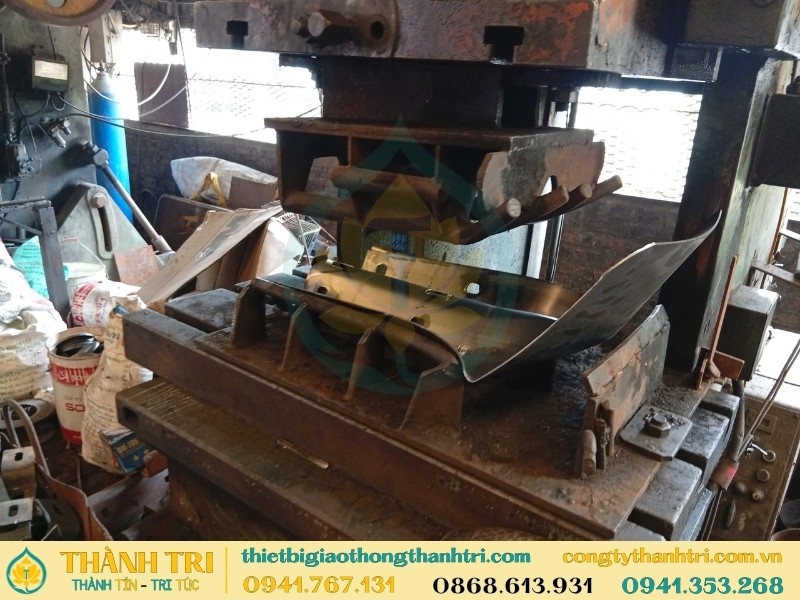

Tấm đầu cuối hộ lan được gia công tại xưởng
Tiêu phản quang là bộ phận hỗ trợ người điều khiển phương tiện nhận biết hướng tuyến và vị trí hộ lan, đặc biệt trong điều kiện ánh sáng yếu hoặc ban đêm khi có nguồn sáng chiếu vào.
Khi kiểm tra tiêu phản quang, cần đối chiếu:
Loại và hình dạng tiêu.
Màu sắc theo yêu cầu.
Vị trí và cách liên kết.
Số lượng theo hồ sơ.
Quy cách vật liệu phản quang nếu được chỉ định.
Không nên tự suy đoán màu sắc hoặc vị trí lắp đặt chỉ từ một hình ảnh tham khảo. Cần căn cứ vào hồ sơ và phương án tổ chức giao thông của công trình.

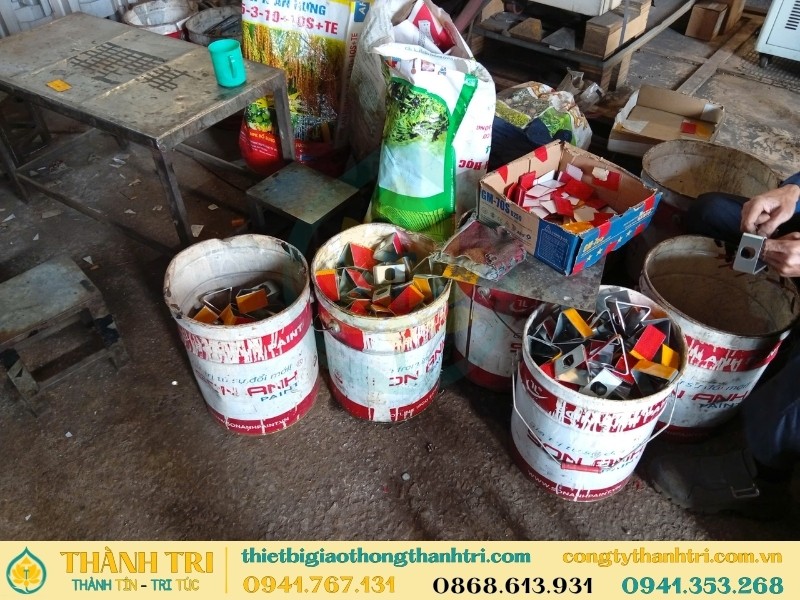

Tiêu phản quang tôn sóng được gia công tại xưởng
Không. Một hệ hộ lan có thể thay đổi theo hình dạng tuyến, yêu cầu thiết kế và điều kiện lắp đặt.
Trong hồ sơ thực tế, có thể gặp:
Đoạn hộ lan chạy thẳng.
Đoạn chuyển hướng hoặc chuyển tiếp.
Đoạn xuống dốc hoặc có hình học tuyến thay đổi.
Đoạn sử dụng cấu hình tấm sóng khác với phần còn lại.
Các vị trí có trụ, đầu cuối hoặc phụ kiện riêng.
Ví dụ, một hồ sơ có thể thể hiện bước bố trí tấm sóng L = 3 m ở đoạn tuyến thông thường và bước L = 2 m tại một đoạn cong hoặc xuống dốc dài khoảng 6 m. Các ký hiệu trụ TS-0, TS-1, TS-2, TS-3 cũng có thể được sử dụng để phân biệt các vị trí hoặc cấu hình theo chính hồ sơ đó.
Đây chỉ là ví dụ minh họa cách đọc bản vẽ, không phải quy tắc áp dụng chung cho mọi hệ hộ lan. Khi tiếp nhận yêu cầu, cần kiểm tra đúng ký hiệu và thông số của từng đoạn.
Ngoài hình dạng cấu kiện, vật liệu và lớp hoàn thiện cũng ảnh hưởng đến việc lựa chọn và cung cấp hộ lan.
Nếu hồ sơ có chỉ định mác thép, cần đối chiếu đúng yêu cầu đó. Trong trường hợp hồ sơ không ghi rõ mác thép, quy ước làm việc hiện tại của Thành Tri là sử dụng SS400 làm mặc định để xem xét, nhưng vẫn phải kiểm tra yêu cầu của từng dự án trước khi chốt.
SS540 chỉ được sử dụng khi hồ sơ hoặc khách hàng yêu cầu cụ thể. Không nên tự ý nâng từ SS400 lên SS540 hoặc thay đổi mác thép khác khi chưa xác nhận, bởi việc thay đổi vật liệu có thể ảnh hưởng đến chi phí và yêu cầu nghiệm thu.
Tương tự, các yêu cầu về mạ kẽm, sơn hoặc lớp hoàn thiện khác phải được xác định theo hồ sơ và cấu hình sản phẩm. Không nên mặc định một phương án hoàn thiện cho mọi công trình.

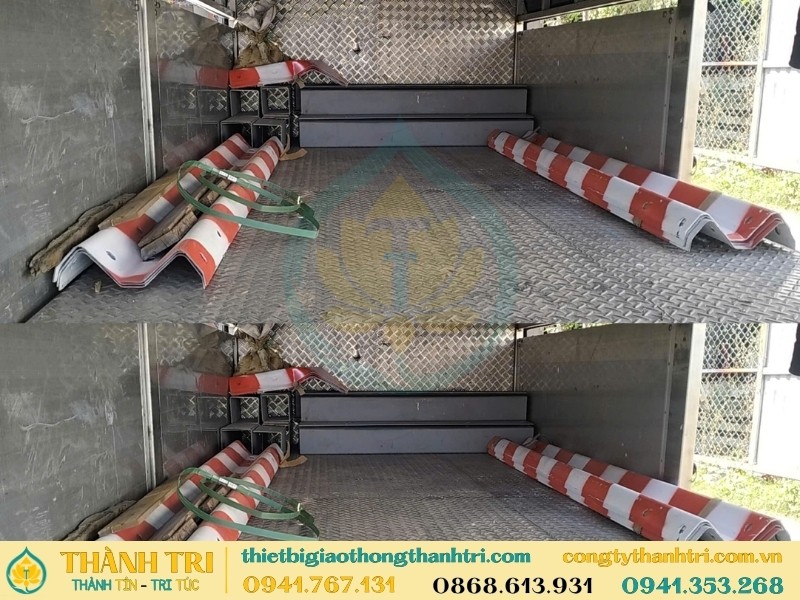

Vận chuyển giao hộ lan tôn sóng sơn trắng đỏ cho khách hàng
10. Cách kiểm tra một hệ hộ lan trước khi đặt hàng
Khi đã có bản vẽ hoặc danh mục vật tư, khách hàng có thể kiểm tra theo trình tự sau:
Bước 1 – Xác định cấu hình hệ thống
Làm rõ loại hộ lan, dạng trụ, số hàng tấm sóng và các cấu kiện đặc biệt nếu có.
Bước 2 – Kiểm tra từng bộ phận
Đối chiếu tấm sóng, trụ, đệm, bu lông, đầu cuối, tiêu phản quang và phụ kiện.
Bước 3 – Xác nhận quy cách
Kiểm tra chiều dài, chiều dày, đường kính, chiều dài trụ, lỗ liên kết và yêu cầu vật liệu.
Bước 4 – Phân chia các đoạn tuyến
Xác định đoạn thẳng, đoạn chuyển hướng, đoạn có cấu hình khác và các vị trí cần cấu kiện riêng.
Bước 5 – Đối chiếu bảng khối lượng
Kiểm tra số lượng từng loại cấu kiện và những chi tiết cần bổ sung theo hồ sơ.
Bước 6 – Thống nhất phương án cung cấp
Làm rõ vật liệu, lớp hoàn thiện, số lượng, tiến độ và địa điểm giao hàng trước khi chốt đơn.
Cách kiểm tra này giúp hạn chế việc chỉ tính theo số mét tuyến mà bỏ sót các cấu kiện quan trọng.
Tại Thành Tri, yêu cầu cung cấp hộ lan cần được xem xét từ cấu hình hệ thống đến quy cách từng cấu kiện. Khi khách hàng có bản vẽ, danh mục vật tư hoặc bảng khối lượng, việc đối chiếu hồ sơ giúp xác định rõ loại tấm sóng, trụ, đệm, phụ kiện và các cấu kiện đặc biệt.
Để việc trao đổi thuận lợi, khách hàng nên cung cấp:
Bản vẽ hoặc danh mục hộ lan.
Chiều dài tuyến và các đoạn có cấu hình khác nhau.
Quy cách tấm sóng và trụ theo hồ sơ.
Yêu cầu về mác thép và lớp hoàn thiện.
Số lượng, tiến độ và địa điểm giao hàng.
Nếu chưa có bảng khối lượng chi tiết, có thể gửi bản vẽ để kiểm tra thông tin trước khi thống nhất cấu hình cung cấp.
Thành Tri – Sản xuất và cung cấp hộ lan tôn sóng theo quy cách và yêu cầu thực tế của công trình.
